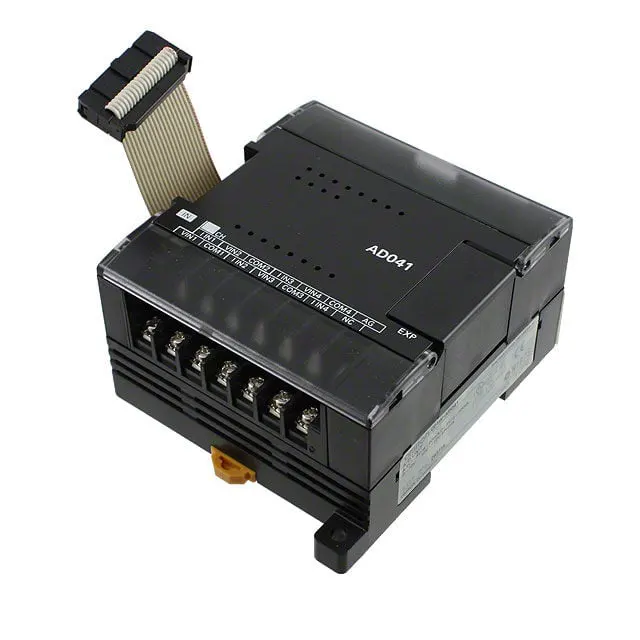

Omron CP1W-AD041

Omron CP1W-AD041 là mô-đun mở rộng đầu vào tương tự 4 kênh được kết hợp độc quyền với bộ điều khiển logic lập trình dòng CP1E. Nó có thể chuyển đổi tín hiệu dòng điện 4-20mA bên ngoài hoặc tín hiệu tương tự điện áp 0-10V thành tín hiệu số mà PLC có thể nhận ra, để hệ thống điều khiển có thể thu thập và xử lý các thông số vật lý thay đổi liên tục.

Mỗi kênh hỗ trợ cài đặt phạm vi tín hiệu độc lập, có thể thích ứng linh hoạt với các loại cảm biến và điều kiện làm việc tại chỗ khác nhau. Công nghệ sản xuất ban đầu của Omron đảm bảo tính ổn định của mô-đun khi hoạt động liên tục trong thời gian dài và kích thước nhỏ gọn sẽ không chiếm thêm không gian lắp đặt trong tủ điện.

Thông số kỹ thuật cốt lõi

· Số lượng kênh đầu vào:4 kênh đầu vào analog bị cô lập

· Các loại tín hiệu được hỗ trợ:Điện áp DC 0-10V, dòng điện một chiều 4-20mA

· Nghị quyết:1/4000 (tỷ lệ đầy đủ)

· Tốc độ chuyển đổi:150μs mỗi kênh

· Sự chính xác:±0,3% toàn thang đo (nhiệt độ môi trường 25°C)

· Nguồn điện:Được cung cấp bởi PLC CP1E chủ, không cần nguồn điện bên ngoài

· Phương pháp cài đặt:Tương thích với lắp thanh ray Omron DIN, có thể được lắp đặt trực tiếp trên bus mở rộng CP1E

· Nhiệt độ môi trường hoạt động:0°C đến 55°C, nhiệt độ bảo quản: -20°C đến 75°C

· Độ ẩm:5% đến 95% RH (không ngưng tụ)

So sánh các mô-đun đầu vào tương tự Omron tương tự

Omron cung cấp các thông số kỹ thuật khác nhau của mô-đun mở rộng tương tự cho PLC dòng CP. Để thuận tiện cho khách hàng trong việc lựa chọn sản phẩm phù hợp, chúng tôi đã sắp xếp các thông số cốt lõi của một số model phổ biến để so sánh như sau:

Từ kết quả so sánh, có thể thấy CP1W-AD041 có lợi thế chi phí rõ ràng hơn khi bạn cần thu 3-4 tín hiệu analog trên nền CP1E.

So với CP1W-AD021 2 kênh, giá thành kênh đơn vị của CP1W-AD041 giảm khoảng 15%, phù hợp hơn cho việc ứng dụng các hệ thống điều khiển cỡ trung bình.

Không giống như các mô-đun có độ chính xác cao của dòng CJ, CP1W-AD041 được định vị để điều khiển công nghiệp nói chung và độ chính xác của nó có thể đáp ứng đầy đủ hầu hết các yêu cầu phát hiện của ngành công nghiệp nhẹ, đóng gói, xử lý nước và các ngành công nghiệp khác và giá chỉ bằng 1/3 so với các mô-đun cao cấp.

Giải pháp kết hợp được đề xuất

1. Kết hợp với máy chủ PLC

CP1W-AD041 được phát triển đặc biệt cho PLC dòng Omron CP1E, có thể mở rộng trực tiếp trên các máy chủ dòng CP1E N, dòng E và dòng S.

Một máy chủ CP1E có thể kết nối tối đa 3 mô-đun mở rộng CP1W bao gồm CP1W-AD041, nghĩa là có thể mở rộng tối đa 12 kênh đầu vào analog, có thể đáp ứng yêu cầu thu tín hiệu của hầu hết các thiết bị tự động hóa vừa và nhỏ.

Nếu bạn sử dụng máy chủ cũ dòng CP1H hoặc CP1L thì model này cũng tương thích nhưng bạn cần xác nhận phiên bản chương trình cơ sở của máy chủ trước khi mua.

Nếu bạn cần mở rộng hơn 12 kênh, chúng tôi khuyên bạn nên kết hợp máy chủ CP1E-N60 với công suất cao hơn, có thể hỗ trợ nhiều mô-đun mở rộng hơn để đáp ứng nhu cầu.

2. Kết hợp với các mô-đun mở rộng khác

Theo các kịch bản ứng dụng khác nhau, chúng tôi cung cấp các kết hợp kết hợp phổ biến sau:

· Hệ thống phát hiện nhiệt độ và áp suất nhỏ: CP1E-N20 + 1 x CP1W-AD041 + 1 x cảm biến nhiệt độ + 1 x cảm biến áp suất, sự kết hợp này có thể thu thập 2 tín hiệu nhiệt độ và 2 tín hiệu áp suất cùng lúc, chi phí được kiểm soát trong vòng 300 USD, rất phù hợp cho các thiết bị thử nghiệm công nghiệp nhỏ.

· Hệ thống kiểm soát mức chất lỏng đa kênh: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8 tín hiệu đầu vào mức chất lỏng, 2 tín hiệu điều chỉnh đầu ra analog, có thể thực hiện điều chỉnh mức chất lỏng tự động của 4 bể chứa, được sử dụng rộng rãi trong các thiết bị xử lý nước nhỏ và chế biến thực phẩm.

· Thu thập tốc độ biến tần đa trục: CP1E-N30 + 1 x CP1W-AD041 + 4 x bộ biến tần có đầu ra analog, thu thập tần số đầu ra và tín hiệu hiện tại của 4 bộ biến tần trong thời gian thực, thực hiện giám sát tập trung hệ thống băng tải, có thể cải thiện hiệu quả độ ổn định vận hành của thiết bị.

3. Thích ứng cảm biến

CP1W-AD041 hỗ trợ đầu ra điện áp 0-10V và cảm biến đầu ra dòng điện 4-20mA cùng lúc, hầu hết các cảm biến công nghiệp phổ biến trên thị trường có thể được kết nối trực tiếp mà không cần mô-đun chuyển đổi bổ sung, bao gồm máy phát áp suất, máy phát nhiệt độ, cảm biến mức siêu âm, cảm biến lưu lượng, cảm biến dịch chuyển, v.v.

Nếu cảm biến của bạn xuất ra một dải tín hiệu khác, bạn cũng có thể điều chỉnh phạm vi đó thông qua chương trình PLC để thích ứng, có tính linh hoạt cao.

Kịch bản ứng dụng điển hình

· Thiết bị đóng gói công nghiệp nhẹ:thu thập áp suất của màng bao bì và nhiệt độ của bộ phận bịt kín, điều chỉnh các thông số theo thời gian thực để đảm bảo chất lượng bao bì

· Hệ thống xử lý nước:thu thập mức chất lỏng của bể chứa nước, dòng chảy của đường ống và giá trị PH, đồng thời nhận ra quá trình khởi động và dừng tự động của máy bơm nước

· Hệ thống kiểm soát nhiệt độ không đổi:thu thập đầu ra tín hiệu nhiệt độ của máy phát và xuất tín hiệu điều khiển thông qua mô-đun đầu ra tương tự phù hợp để điều chỉnh công suất sưởi

· Máy dệt:thu thập tín hiệu căng của sợi, điều chỉnh tốc độ của trục cấp liệu để duy trì độ căng ổn định

· Thiết bị kiểm tra tự động:thu thập nhiều tín hiệu tương tự từ băng ghế thử nghiệm để ghi và đánh giá dữ liệu, thay vì kiểm tra thủ công để nâng cao hiệu quả

Hỗ trợ dịch vụ sau bán hàng

Tất cả các mô-đun Omron CP1W-AD041 được bán bởi Float Light Automation đều cung cấp dịch vụ bảo hành sau bán hàng 12 tháng. Trong thời gian bảo hành, nếu có bất kỳ vấn đề nào về chất lượng không phải do con người gây ra, chúng tôi sẽ thay thế miễn phí hoặc hoàn lại tiền đầy đủ.

Chúng tôi có các kỹ sư kỹ thuật chuyên nghiệp có thể cung cấp cho bạn tư vấn kỹ thuật miễn phí, bao gồm hướng dẫn nối dây, cài đặt chương trình và các câu hỏi liên quan khác.

Đối với các đơn đặt hàng số lượng lớn, chúng tôi có thể cung cấp thêm chiết khấu số lượng lớn và nhân viên bán hàng của chúng tôi có thể liên hệ với các chính sách ưu đãi cụ thể để đàm phán.

Năng lực cung cấp và đảm bảo nguồn

Float Light Automation đã thiết lập mối quan hệ hợp tác cung cấp ổn định lâu dài với các nhà phân phối được ủy quyền chính thức của Omron và các nhà cung cấp kênh quy mô lớn.

Hiện tại, lượng tồn kho CP1W-AD041 tại chỗ trong các kho của chúng tôi ở Trung Quốc và Hoa Kỳ đã lên tới hơn 120 chiếc, có thể đáp ứng nhu cầu sản xuất thử nghiệm nguyên mẫu hàng loạt nhỏ và mua sắm bộ thiết bị hoàn chỉnh với số lượng lớn.

Tất cả các sản phẩm chúng tôi bán đều là sản phẩm mới 100%, có thể cung cấp giấy chứng nhận kiểm tra chất lượng nhà máy ban đầu của Omron và giấy chứng nhận đủ điều kiện hàng loạt.

Chúng tôi hỗ trợ kiểm tra nhà máy của bên thứ ba, mọi vấn đề về chất lượng sản phẩm không đáp ứng các tiêu chuẩn ban đầu của nhà máy đều có thể được trả lại hoặc thay thế vô điều kiện trong vòng 12 tháng.

Về mặt hậu cần, chúng tôi hỗ trợ DHL, FedEx, UPS và các kênh chuyển phát nhanh toàn cầu khác, đơn hàng có thể được giao trong vòng 24 giờ sau khi thanh toán và các khu vực Châu Âu và Bắc Mỹ nói chung có thể được giao trong vòng 3 - 7 ngày làm việc.

Đối với những khách hàng kỹ thuật hợp tác lâu dài, chúng tôi có thể cung cấp dịch vụ dự trữ hàng tồn kho luân chuyển để đảm bảo rằng dự án của bạn sẽ không ảnh hưởng đến tiến độ xây dựng do thiếu phụ kiện.

Câu hỏi thường gặp

Hỏi: Làm cách nào để cài đặt Omron CP1W-AD041?

Đáp: CP1W-AD041 kết nối trực tiếp với phía bên phải của Thiết bị CPU hoặc thiết bị mở rộng trước đó thông qua đầu nối mở rộng. Để cài đặt:

1. Cắm cáp kết nối I/O mở rộng của mô-đun vào đầu nối mở rộng của Thiết bị CPU hoặc thiết bị mở rộng trước đó.

2. Cố định mô-đun vào thanh ray DIN.

3. Nếu cần thêm khối mở rộng, có thể mở rộng thêm thông qua đầu nối mở rộng ở phía bên phải của mô-đun.

Lưu ý: Cáp kết nối I/O mở rộng được gắn cố định vào mô-đun và không thể tháo rời. Không chạm vào cáp trong khi vận hành để tránh sự cố do tĩnh điện.

Câu hỏi: CP1W-AD041 có hỗ trợ tính trung bình không?

Đ: Có, đúng vậy. Tính trung bình có thể được bật hoặc tắt riêng lẻ cho từng kênh trong cài đặt phạm vi đầu vào.

Khi tính năng tính trung bình được bật, mô-đun sẽ xuất ra giá trị trung bình của nhiều mẫu, giúp triệt tiêu nhiễu tín hiệu.

Câu hỏi: CP1W-AD041 có hỗ trợ phát hiện đứt dây không?

Đ: Có, đúng vậy. CP1W-AD041 có tính năng phát hiện đứt dây cho phạm vi đầu vào 1–5 V và 4–20 mA. Mô-đun có thể phát hiện trạng thái bất thường nếu dây tín hiệu cảm biến bị đứt.
