IFM LK3122 là cảm biến đo mức điện tử được thiết kế cho các ứng dụng liên quan đến nước, chất làm mát gốc nước, dầu và các chất lỏng tương tự. Đầu dò 264 mm của nó kết hợp phạm vi cảm biến hoạt động 195 mm, trong khi đầu ra chuyển mạch và đầu ra analog có thể định cấu hình của nó hỗ trợ các yêu cầu giám sát và điều khiển khác nhau. Với điện áp hoạt động 18–30 V DC và giao tiếp IO-Link, cảm biến có thể được tích hợp vào các kiến trúc tự động hóa phù hợp. Hướng dẫn này giải thích nguyên tắc hoạt động, thông số kỹ thuật quan trọng, cân nhắc ứng dụng, yêu cầu lắp đặt và tiêu chí lựa chọn để giúp các kỹ sư và nhóm mua hàng xác định xem nó có phù hợp với thiết bị của họ hay không.
Mục lục
- IFM LK3122 là gì?
- Cảm biến hoạt động như thế nào?
- Thông số kỹ thuật chính
- Các tính năng và lợi ích chính
- Ứng dụng công nghiệp điển hình
- Những cân nhắc về cài đặt và cấu hình
- Cách chọn cảm biến mức phù hợp
- Bảo trì và khắc phục sự cố
- Câu hỏi thường gặp
- Phần kết luận

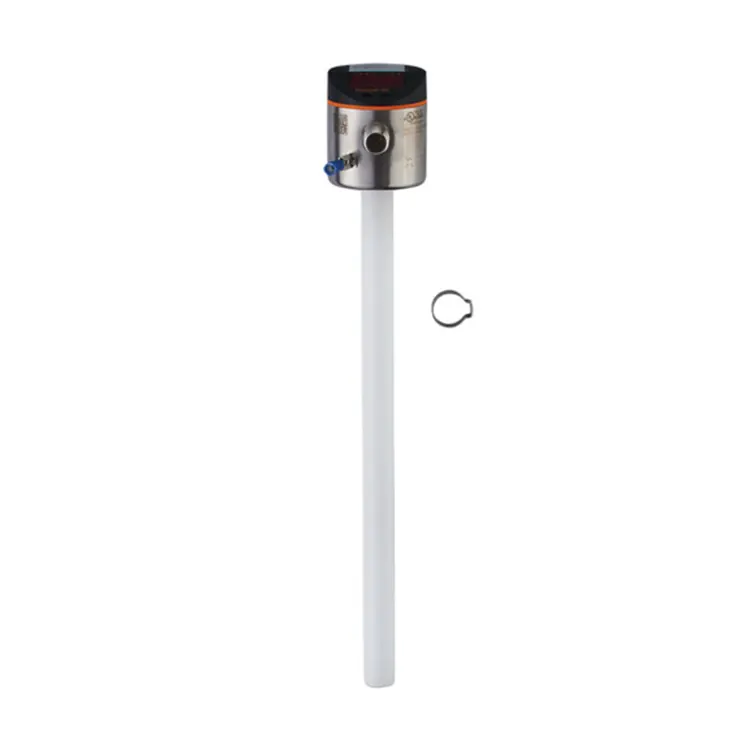

IFM LK3122 là gì?
IFM LK3122 là cảm biến cân bằng điện tử được sản xuất bởi ifm Electronic. Không giống như công tắc phao thông thường chủ yếu phát hiện vị trí cơ học, mẫu này sử dụng nguyên lý đo điện dung để phát hiện những thay đổi về mức chất lỏng tương thích dọc theo đầu dò cảm biến của nó.
Cảm biến dành cho các ứng dụng liên quan đến nước, chất bôi trơn làm mát gốc nước, dầu, môi trường gốc dầu và chất lỏng có đặc tính tương tự. Đầu ra điện tử của nó cho phép tích hợp mức đo được vào các quy trình giám sát và kiểm soát công nghiệp.
Đối với các kỹ sư bảo trì, nhà tích hợp thiết bị và nhà thiết kế hệ thống tự động hóa, mối quan tâm chính không chỉ đơn giản là số kiểu máy. Vấn đề là liệu phạm vi hoạt động, khả năng tương thích chất lỏng, giới hạn nhiệt độ, cấu hình đầu ra và điều kiện lắp đặt của cảm biến có phù hợp với ứng dụng thực tế hay không.
Người mua có thể xem lại thông tin sản phẩm IFM LK3122 từ Float Light và so sánh chi tiết được liệt kê với tài liệu của nhà sản xuất trước khi đặt hàng.
Cảm biến hoạt động như thế nào?
Đo mức điện dung dựa trên sự thay đổi điện dung liên quan đến sự hiện diện của môi trường xung quanh phần tử cảm biến. Khi mức chất lỏng thay đổi dọc theo đầu dò, cảm biến sẽ đánh giá phản ứng điện tương ứng và xác định phép đo liên quan đến mức chất lỏng.
LK3122 cung cấp các đầu ra có thể định cấu hình để truyền thông tin hữu ích đến bộ điều khiển hoặc hệ thống giám sát. Tùy thuộc vào cài đặt cài đặt và tham số, các tín hiệu này có thể hỗ trợ giám sát mức, phát hiện ngưỡng và phản hồi của thiết bị tự động.
Hiểu các tùy chọn đầu ra của nó
- Đầu ra chuyển mạch kỹ thuật số:Hỗ trợ các hành động dựa trên ngưỡng, chẳng hạn như báo hiệu khi mức đo đạt đến điểm đặt đã định cấu hình.
- Đầu ra tương tự:Cung cấp tín hiệu dòng điện hoặc điện áp có thể cấu hình cho thiết bị điều khiển tương thích.
- Liên kết IO:Cho phép các chức năng giao tiếp kỹ thuật số, nhận dạng thiết bị, tham số hóa và chẩn đoán được hỗ trợ thông qua IO-Link master tương thích.
Các chức năng này cho phép các nhà thiết kế hệ thống chọn một phương pháp tích hợp thích hợp mà không cần giả định rằng mọi cài đặt sẽ sử dụng đồng thời tất cả các đầu ra có sẵn.
Thông số kỹ thuật chính
Việc xem lại dữ liệu kỹ thuật trước khi mua giúp ngăn ngừa sự không khớp giữa cảm biến và máy mục tiêu. Bảng sau đây tóm tắt các thông số kỹ thuật quan trọng được công bố cho IFM LK3122.
| tham số | Đặc điểm kỹ thuật | Ý nghĩa thực tiễn |
|---|---|---|
| Loại sản phẩm | Cảm biến mức điện tử | Được thiết kế để phát hiện mức chất lỏng |
| Nguyên lý đo | điện dung | Phát hiện sự thay đổi mức độ thông qua cảm biến điện dung |
| Chiều dài đầu dò | 264 mm | Quan trọng đối với độ sâu bể và thiết kế lắp đặt |
| Phạm vi cảm biến hoạt động | 195mm | Xác định phần đo hoạt động |
| Vùng không hoạt động | 53 mm ở phía trên; 16 mm ở phía dưới | Phải được cân nhắc khi định vị đầu dò |
| Điện áp hoạt động | 18–30 V DC | Yêu cầu nguồn điện DC tương thích |
| Chuyển đổi đầu ra | PNP/NPN; cấu hình thường mở hoặc thường đóng | Hỗ trợ đầu vào điều khiển kỹ thuật số tương thích |
| Đầu ra hiện tại tương tự | 4–20 mA, hướng có thể định cấu hình | Thích hợp cho các mô-đun đầu vào tương tự tương thích |
| Đầu ra điện áp tương tự | 0–10 V, hướng có thể định cấu hình | Yêu cầu đầu vào điện áp tương thích |
| Liên kết IO | Phiên bản 1.1 | Hỗ trợ tích hợp kỹ thuật số tương thích |
| Lỗi đo | ±5% giá trị cuối cùng | Cần được xem xét khi xác định dung sai kiểm soát |
| Nhiệt độ môi trường xung quanh | 0–60°C | Liên quan đến môi trường lắp đặt cảm biến |
Quan trọng:Nhiệt độ trung bình cho phép của cảm biến phụ thuộc vào chất lỏng và phụ kiện lắp đặt. Đối với nước và chất làm mát gốc nước, phạm vi được công bố là 0–35°C, với 35–65°C có thể sử dụng ống điều hòa E43100 được chỉ định. Đối với dầu, phạm vi được công bố là 0–70°C. Tham khảo trang sản phẩm chính thức của IFM và tài liệu kỹ thuật để biết đầy đủ các điều kiện và hạn chế vận hành.
Các tính năng và lợi ích chính
Một số đặc điểm khiến LK3122 đáng được đánh giá cho các dự án giám sát chất lỏng công nghiệp.
1. Nhiều khả năng đầu ra
Sự kết hợp giữa đầu ra chuyển mạch, đầu ra analog và giao tiếp IO-Link mang đến cho các kỹ sư một số tùy chọn tích hợp. Cấu hình phù hợp phụ thuộc vào bộ điều khiển, yêu cầu giám sát và các thông số được chọn.
2. Chức năng chuyển đổi có thể cấu hình
Điểm đặt và điểm đặt lại có thể được cấu hình trong phạm vi điều chỉnh được chỉ định. Điều này hỗ trợ các ứng dụng trong đó bộ điều khiển phải đáp ứng với mức chất lỏng xác định thay vì chỉ hiển thị số đo.
3. Vùng đo hoạt động được xác định
Phạm vi hoạt động 195 mm giúp các kỹ sư lập kế hoạch đặt đầu dò trong các bể chứa và bể chứa thiết bị nhỏ gọn. Định vị chính xác là điều cần thiết vì các phần không hoạt động không cung cấp chức năng đo giống như vùng hoạt động.
4. Hội nhập công nghiệp
Nguồn cung cấp 18–30 V DC và các tùy chọn đầu ra có thể định cấu hình giúp LK3122 phù hợp để đánh giá trong các hệ thống tự động hóa tương thích. Các đặc tính điện, giới hạn tải và yêu cầu kết nối phải được kiểm tra dựa trên tài liệu của bộ điều khiển trước khi vận hành.
Ứng dụng công nghiệp điển hình
Cảm biến có thể được xem xét cho các nhiệm vụ giám sát chất lỏng tương thích trong thiết bị công nghiệp, với điều kiện môi trường và điều kiện vận hành nằm trong giới hạn đã công bố.
- Bình chứa chất làm mát máy công cụ:Giám sát chất bôi trơn làm mát gốc nước và cung cấp các tín hiệu liên quan đến mức độ cho bộ điều khiển máy.
- Thiết bị thủy lực:Giám sát các loại dầu thủy lực tương thích trong các bể chứa nơi hình dạng đầu dò và nhiệt độ dầu đáp ứng các thông số kỹ thuật.
- Hệ thống nước công nghiệp:Phát hiện sự thay đổi mức chất lỏng trong bể chứa nước và vỏ thiết bị phù hợp.
- Hệ thống bôi trơn:Hỗ trợ giám sát mức chất bôi trơn tương thích trong máy móc.
- Thiết bị tự động:Cung cấp tín hiệu chuyển mạch hoặc tín hiệu tương tự để tích hợp vào hệ thống giám sát dựa trên PLC phù hợp.
Đây là những loại ứng dụng tiềm năng hơn là sự đảm bảo về tính phù hợp. LK3122 không dành cho mọi quy trình công nghiệp hoặc chất lỏng. Nhà sản xuất liệt kê các hạn chế đối với môi trường dẫn điện hoặc kết dính mạnh, vật liệu dạng hạt, axit, kiềm, chế biến thực phẩm và các ứng dụng mạ điện. Xác nhận chính xác môi trường và điều kiện xử lý trước khi lựa chọn.
Những cân nhắc về cài đặt và cấu hình
Việc lắp đặt đúng có tác động trực tiếp đến độ tin cậy của phép đo và hiệu quả của chiến lược điều khiển.
- Kiểm tra hình học bể.Xác minh rằng chiều dài đầu dò và cách bố trí lắp đặt phù hợp với độ sâu lắp đặt sẵn có.
- Định vị vùng hoạt động chính xác.Tính đến vùng không hoạt động phía trên 53 mm và vùng không hoạt động phía dưới 16 mm khi xác định các điểm đo cần thiết.
- Xác nhận khả năng tương thích trung bình.Kiểm tra tính chất, đặc tính điện môi và nhiệt độ của chất lỏng so với giới hạn của nhà sản xuất.
- Xác minh các kết nối điện.Khớp các yêu cầu về điện áp nguồn, logic chuyển mạch, loại tín hiệu analog và tải với bộ điều khiển.
- Cấu hình các thông số đo.Đặt các điểm đặt lại và chuyển đổi cần thiết, hoạt động đầu ra và các thông số khác theo hướng dẫn vận hành.
- Kiểm tra trong điều kiện vận hành thực tế.Xác nhận phản hồi đầu ra ở mức chất lỏng đại diện trước khi đưa máy vào hoạt động thường lệ.
Đối với giao tiếp kỹ thuật số, đồng thời xác minh tệp chính IO-Link, cấu hình thiết bị và tệp mô tả thiết bị tương thích nếu cần.
Cách chọn cảm biến mức phù hợp
Khi so sánh IFM LK3122 với các cảm biến cân bằng điện tử khác, hãy xem xét ứng dụng hoàn chỉnh thay vì chỉ chọn một mẫu theo giá hoặc chiều dài đầu dò danh nghĩa.
| Yếu tố lựa chọn | Câu hỏi để hỏi |
|---|---|
| Khả năng tương thích chất lỏng | Phương tiện có được phê duyệt để sử dụng với cảm biến điện dung này không? |
| Phạm vi đo | Phạm vi hoạt động 195 mm có bao gồm các biến thể cấp độ yêu cầu không? |
| Nhiệt độ | Nhiệt độ môi trường và chất lỏng có nằm trong giới hạn cho phép không? |
| Giao diện điều khiển | PLC có chấp nhận tín hiệu chuyển mạch, dòng điện, điện áp hoặc IO-Link đã chọn không? |
| Cài đặt | Đầu dò có thể được gắn với các vùng không hoạt động cần thiết không? |
| Mua sắm | Nhà cung cấp có thể xác nhận chính xác mẫu mã, tình trạng, tính sẵn có và tài liệu không? |
Các kỹ sư cũng nên đánh giá xem liệu phép đo mức liên tục, phát hiện ngưỡng hay nguyên tắc cảm biến khác là phù hợp nhất. Cảm biến hoạt động tốt trong một bể chứa có thể không phù hợp với cấu hình môi trường hoặc quy trình khác.
Bảo trì và khắc phục sự cố
Kiểm tra định kỳ có thể giúp xác định các vấn đề về cài đặt hoặc cấu hình trước khi chúng làm gián đoạn quá trình sản xuất.
- Kiểm tra đầu dò và cách bố trí lắp đặt xem có bị nhiễm bẩn hoặc hư hỏng vật lý không.
- Kiểm tra điện áp nguồn và kết nối điện nếu cảm biến không phản hồi như mong đợi.
- Kiểm tra các điểm chuyển mạch và đặt lại khi hành vi cảnh báo khác với trình tự điều khiển dự định.
- So sánh số đọc tương tự với giá trị dự kiến và xác nhận rằng đầu vào PLC được cấu hình cho loại tín hiệu chính xác.
- Xem lại các thông số thiết bị và giao tiếp IO-Link khi sử dụng giao diện kỹ thuật số.
- Tham khảo hướng dẫn vận hành trước khi vệ sinh, thay đổi cài đặt hoặc đưa thiết bị trở lại hoạt động.
Khoảng thời gian bảo trì phải dựa trên môi trường vận hành thực tế, đặc tính của chất lỏng được giám sát và khuyến nghị của nhà sản xuất thiết bị.
Câu hỏi thường gặp
1. IFM LK3122 là loại cảm biến gì?
IFM LK3122 là cảm biến mức điện dung điện tử được thiết kế để phát hiện mức chất lỏng tương thích. Nó cung cấp đầu ra chuyển mạch có thể định cấu hình, đầu ra analog và giao tiếp IO-Link.
2. Phạm vi cảm biến hoạt động của IFM LK3122 là bao nhiêu?
Đầu dò dài 264 mm, phạm vi cảm biến hoạt động 195 mm. Vùng không hoạt động được chỉ định là 53 mm ở phía trên và 16 mm ở phía dưới. Những kích thước này nên được bao gồm trong kế hoạch cài đặt.
3. IFM LK3122 có thể giám sát những chất lỏng nào?
Phương tiện dự định của nó bao gồm nước, chất làm mát gốc nước, dầu, phương tiện gốc dầu và các chất lỏng tương tự đáp ứng các điều kiện quy định. Các phương tiện dẫn điện hoặc kết dính mạnh và một số ứng dụng hóa học hoặc công nghiệp nhất định đều bị loại trừ. Luôn kiểm tra thông tin tương thích của nhà sản xuất.
4. IFM LK3122 có kết nối được với PLC không?
Có, nó có thể được tích hợp với PLC tương thích bằng cách sử dụng đầu ra chuyển mạch, đầu ra dòng điện hoặc điện áp tương tự hoặc giao diện IO-Link. Phương pháp được chọn phải phù hợp với đầu vào điện và khả năng giao tiếp của PLC.
5. IFM LK3122 yêu cầu nguồn điện nào?
Điện áp hoạt động được chỉ định là 18–30 V DC. Xác nhận các yêu cầu về nguồn điện, hệ thống dây điện, tải đầu ra và kết nối bằng tài liệu kỹ thuật trước khi lắp đặt.
6. Người mua có thể xác minh đúng mẫu trước khi đặt hàng bằng cách nào?
Kiểm tra ký hiệu model đầy đủ, tài liệu của nhà sản xuất, tình trạng sản phẩm và mọi thông tin truy xuất nguồn gốc sẵn có. Người mua cũng có thể cung cấp các yêu cầu ứng dụng của họ cho Đèn nổi để giúp xác nhận kiểu máy được yêu cầu và chi tiết mua hàng.
Phần kết luận
IFM LK3122 cung cấp chức năng phát hiện mức chất lỏng điện dung, chức năng đầu ra có thể định cấu hình và kết nối IO-Link cho các ứng dụng giám sát công nghiệp phù hợp. Phạm vi cảm biến hoạt động 195 mm và giới hạn hoạt động được xác định của nó khiến việc đánh giá ứng dụng cẩn thận trở nên cần thiết. Bằng cách xác minh các yêu cầu về khả năng tương thích của môi trường, hình học lắp đặt, nhiệt độ và bộ điều khiển trước khi mua, các kỹ sư có thể đưa ra lựa chọn cảm biến sáng suốt hơn.
