Tóm tắt bài viết:Đo khoảng cách chính xác là điều cần thiết để tự động hóa công nghiệp đáng tin cậy, xử lý vật liệu hiệu quả và chất lượng sản xuất ổn định. cácIFM O1D100Cảm biến khoảng cách quang điện cung cấp phép đo quang không tiếp xúc, chức năng chuyển mạch có thể định cấu hình, tùy chọn đầu ra analog và giao tiếp IO-Link cho nhiều ứng dụng của nhà máy.Đèn nổigiúp người mua công nghiệp tìm nguồn linh kiện tự động hóa và đánh giá khả năng tương thích của cảm biến cho thiết bị của họ. Hướng dẫn này khám phá các thông số kỹ thuật chính, nguyên tắc hoạt động, ứng dụng thực tế, cân nhắc cài đặt và tiêu chí lựa chọn của IFM O1D100.

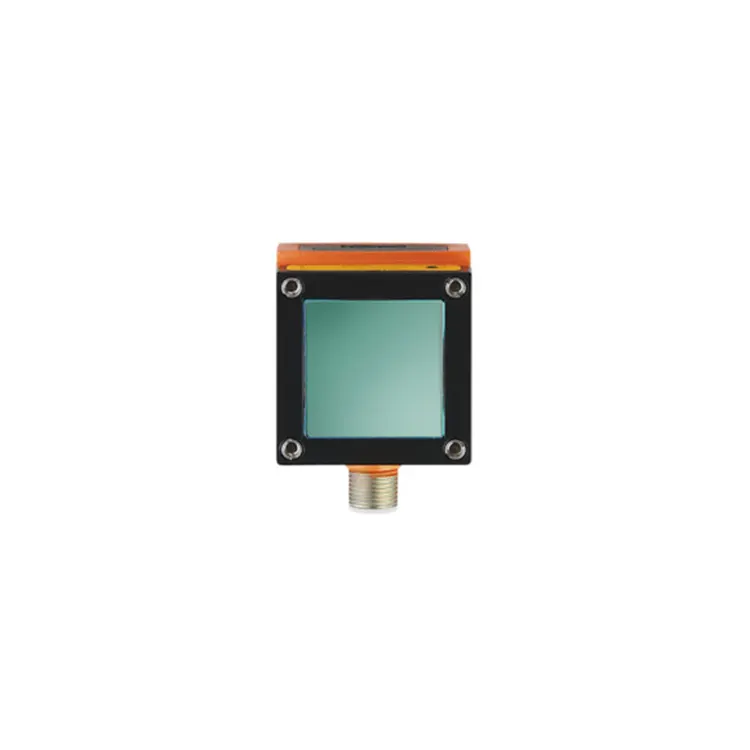

cácIFM O1D100là cảm biến khoảng cách quang điện được thiết kế cho các ứng dụng công nghiệp yêu cầu đo khoảng cách và phát hiện vật thể không tiếp xúc, đáng tin cậy. Được sản xuất bởi ifm Electronic, nó thuộc dòng cảm biến khoảng cách quang học O1D và được thiết kế để đo khoảng cách lên tới 10 mét trong các điều kiện tham chiếu được chỉ định.
Không giống như các thiết bị đo cơ học, cảm biến khoảng cách quang điện không cần chạm vào vật thể mục tiêu. Điều này giúp nó hữu ích trong việc giám sát các sản phẩm chuyển động, phát hiện vị trí vật thể và đo khoảng cách nơi tiếp xúc vật lý có thể cản trở quá trình sản xuất hoặc làm hỏng các vật liệu nhạy cảm.
O1D100 kết hợp phạm vi phát hiện có thể định cấu hình với đầu ra chuyển đổi và tùy chọn đầu ra analog. Giao diện IO-Link của nó cũng hỗ trợ tham số hóa và truyền dữ liệu cảm biến sang các hệ thống tự động hóa tương thích.
Đối với các nhà sản xuất, nhà tích hợp hệ thống và nhóm bảo trì, lợi ích chính là khả năng kết hợp thông tin khoảng cách vào các quy trình điều khiển hiện có mà không cần đưa vào cơ chế đo lường cơ học tại điểm phát hiện.
Người mua có thể xem lại trang sản phẩm IFM O1D100 từ Đèn nổi để biết thông tin sản phẩm và tìm nguồn cung ứng.
Khi đánh giá một cảm biến công nghiệp, các kỹ sư nên cân nhắc nhiều hơn khoảng cách đo tối đa của nó. Cấu hình đầu ra, khả năng tương thích điện, bảo vệ môi trường, khả năng liên lạc và đặc điểm bề mặt mục tiêu đều ảnh hưởng đến hiệu suất trong thế giới thực.
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Loại sản phẩm | Cảm biến khoảng cách quang điện |
| nhà sản xuất | ifm điện tử |
| Người mẫu | O1D100 |
| Phạm vi đo | 0,2–10 m trong điều kiện tham chiếu quy định |
| Điện áp hoạt động | 18–30 V DC |
| Thiết kế đầu ra điện | DC PNP |
| Đầu ra kỹ thuật số | 2 đầu ra chuyển đổi có thể cấu hình |
| Tùy chọn đầu ra tương tự | 4–20 mA hoặc 0–10 V, có thể định cấu hình |
| Giao diện truyền thông | IO-Link COM2, 38,4 kBaud, phiên bản 1.1 |
| Tốc độ lấy mẫu | 1–50 Hz |
| Đánh giá bảo vệ | IP67 |
| Nhiệt độ hoạt động xung quanh | -10°C đến +60°C |
| Kích thước nhà ở | 59×42×52mm |
| Lớp bảo vệ tia laser | Lớp 2 |
| Kết nối điện | Một đầu nối mã A 5 chân M12 |
Lưu ý: Thông số kỹ thuật dựa trên thông tin sản phẩm công bố của nhà sản xuất. Phạm vi đo đã nêu phụ thuộc vào độ phản xạ của mục tiêu và điều kiện tham chiếu. Xác nhận bảng dữ liệu hiện tại, sơ đồ nối dây và các yêu cầu cấu hình trước khi lắp đặt hoặc mua sắm.
Một cân nhắc lựa chọn quan trọng là độ chính xác của phép đo. Phạm vi tối đa 10 mét không có nghĩa là cảm biến cung cấp độ chính xác như nhau ở mọi khoảng cách. Màu mục tiêu, độ phản xạ bề mặt, ánh sáng xung quanh và điều kiện hoạt động có thể ảnh hưởng đến hiệu suất đo. Các kỹ sư nên tham khảo thông số kỹ thuật chính thức của IFM O1D100 khi xác định dung sai chấp nhận được.
IFM O1D100 sử dụng phép đo thời gian bay quang học. Nói một cách đơn giản, cảm biến phát ra ánh sáng về phía mục tiêu và đánh giá tín hiệu phản hồi để xác định khoảng cách. Điều này cho phép thiết bị đo vật thể mà không cần tiếp xúc trực tiếp.
Sau khi thu được giá trị khoảng cách, cảm biến có thể sử dụng các chức năng đầu ra được cấu hình của nó để truyền thông tin đến bộ điều khiển hoặc hệ thống tự động hóa được kết nối.
Ví dụ: một dây chuyền đóng gói có thể sử dụng thông tin khoảng cách để xác định xem sản phẩm đã đạt đến vị trí xác định hay chưa. Sau đó, bộ điều khiển có thể điều phối hoạt động băng tải, bộ truyền động hoặc kiểm tra dựa trên ngưỡng phát hiện đã định cấu hình.
IO-Link bổ sung thêm một lớp chức năng khác. Với bộ điều khiển và bộ điều khiển chính tương thích, kỹ thuật viên có thể truy cập dữ liệu quy trình được hỗ trợ, điều chỉnh các thông số và truy xuất thông tin chẩn đoán. Điều này có thể đơn giản hóa việc vận hành và giảm nhu cầu điều chỉnh thủ công lặp đi lặp lại ở cảm biến.
IFM O1D100 phù hợp với nhiều nhiệm vụ tự động hóa nhà máy trong đó phép đo khoảng cách không tiếp xúc cung cấp thông tin hữu ích cho quy trình điều khiển. Tính phù hợp của nó phải luôn được xác minh dựa trên phạm vi yêu cầu, thuộc tính mục tiêu, nhu cầu đáp ứng và môi trường cài đặt.
Trên dây chuyền lắp ráp và sản xuất, cảm biến có thể giám sát vị trí của phôi, đồ đạc hoặc bộ phận chuyển động. Ngưỡng khoảng cách có thể giúp hệ thống điều khiển xác định xem một đối tượng có nằm trong vùng vận hành dự kiến hay không trước khi quá trình tiếp theo bắt đầu.
Cách tiếp cận này có thể hỗ trợ các trình tự xử lý lặp lại và giảm sự phụ thuộc vào các công tắc tiếp xúc cơ học trong các ứng dụng phù hợp.
Hệ thống lưu trữ, băng tải và thiết bị xử lý pallet tự động thường cần phát hiện vị trí đối tượng hoặc ước tính khoảng cách giữa mục tiêu và điểm tham chiếu cố định.
O1D100 có thể cung cấp thông tin khoảng cách cho các nhiệm vụ giám sát hiện diện và định vị đã chọn. Tuy nhiên, các ứng dụng liên quan đến tải trọng pallet phức tạp, nhiều mục tiêu hoặc tránh va chạm quan trọng về mặt an toàn đòi hỏi phải có đánh giá riêng về phạm vi bao phủ và các yêu cầu an toàn ở cấp độ hệ thống.
Trong các hệ thống đóng gói và xử lý bưu kiện, phép đo khoảng cách có thể giúp xác định xem gói hàng đã đến vị trí xác định hay mục tiêu có nằm trong cửa sổ đo được định cấu hình hay không.
Khi phải tính toán kích thước gói hàng, các kỹ sư nên đánh giá cách bố trí cảm biến hoàn chỉnh và logic điều khiển. Việc đọc khoảng cách đơn lẻ không tự động cung cấp phép đo ba chiều hoàn chỉnh của gói hàng.
Máy móc công nghiệp có thể yêu cầu giám sát liên tục hoặc định kỳ vị trí các bộ phận, mức độ vật liệu hoặc khoảng cách thay đổi. Đầu ra analog của O1D100 có thể hữu ích khi bộ điều khiển cần tín hiệu liên quan đến khoảng cách thay vì chỉ trạng thái bật/tắt đơn giản.
Trước khi sử dụng nó để đo mức hoặc giám sát các bề mặt không đều, hãy xác minh vật liệu mục tiêu, hình học cảm biến, điều kiện môi trường và dung sai đo cần thiết.
Việc tích hợp chính xác bắt đầu bằng khả năng tương thích về điện và sự hiểu biết rõ ràng về cách sử dụng phép đo. Ngay cả một cảm biến có khả năng hoạt động cũng có thể tạo ra kết quả hệ thống không đáng tin cậy nếu cài đặt đầu ra hoặc cấu hình bộ điều khiển của nó không chính xác.
Để tích hợp PLC, hãy kiểm tra thông số kỹ thuật đầu vào điện và logic tỷ lệ của bộ điều khiển đã chọn. Đừng cho rằng mọi giao thức truyền thông được liệt kê cho các sản phẩm tự động hóa khác đều được O1D100 hỗ trợ trực tiếp. Giao diện truyền thông được ghi lại của nó là IO-Link; mọi tích hợp cấp mạng đều có thể yêu cầu cổng chính hoặc cổng tương thích.
Cảm biến khoảng cách tốt nhất là cảm biến đáp ứng yêu cầu vận hành thực tế của ứng dụng, không nhất thiết phải là mẫu có phạm vi danh định lớn nhất. So sánh có cấu trúc giúp người mua tránh chọn thiết bị không phù hợp với vật liệu hoặc hệ thống điều khiển mục tiêu.
| Yếu tố lựa chọn | Những gì cần kiểm tra | Tại sao nó quan trọng |
|---|---|---|
| Khoảng cách đo | Khoảng cách làm việc tối thiểu, bình thường và tối đa | Đảm bảo mục tiêu vẫn nằm trong phạm vi có thể sử dụng. |
| Bề mặt mục tiêu | Màu sắc, độ phản chiếu, kết cấu và kích thước | Ảnh hưởng đến chất lượng và độ tin cậy của tín hiệu quang trả về. |
| Độ chính xác cần thiết | Sai số đo cho phép ở khoảng cách thực tế | Ngăn chặn việc sử dụng cảm biến tầm xa vượt quá khả năng cho phép thực tế của nó. |
| Khả năng tương thích đầu ra | Đầu vào PNP, kênh analog hoặc hỗ trợ IO-Link | Đảm bảo cảm biến có thể giao tiếp với hệ thống điều khiển. |
| Môi trường hoạt động | Nhiệt độ, bụi, độ ẩm, độ rung và ánh sáng xung quanh | Giúp xác định xem cảm biến có thể hoạt động đáng tin cậy tại điểm lắp đặt hay không. |
| Yêu cầu đáp ứng | Tốc độ lấy mẫu và thời gian chu kỳ máy | Đảm bảo cập nhật phép đo phù hợp với tốc độ xử lý. |
| Không gian lắp đặt | Kích thước vỏ, vị trí lắp đặt và khả năng tiếp cận cáp | Hỗ trợ tích hợp và bảo trì cơ khí đơn giản. |
Khi so sánh O1D100 với một cảm biến khác, hãy xem lại thông số kỹ thuật chính thức của cả hai sản phẩm trong các điều kiện tương đương. Sự khác biệt về nguyên tắc đo lường, mục tiêu tham chiếu, chức năng đầu ra và xếp hạng môi trường có thể khiến các thông số kỹ thuật tiêu đề bị sai lệch.
Nhóm mua hàng cũng phải xác minh chính xác tên model, tình trạng sản phẩm, thời gian giao hàng, điều khoản bảo hành và tính sẵn có của tài liệu kỹ thuật trước khi đặt hàng.
Thực hành lắp đặt tốt giúp duy trì các phép đo nhất quán và giảm thiểu sự cố không cần thiết. Mặc dù IFM O1D100 có xếp hạng bảo vệ IP67 nhưng điều kiện lắp đặt và đặc điểm mục tiêu vẫn ảnh hưởng đến hiệu suất thực tế.
Đối với các ứng dụng liên quan đến bụi hoặc sương dầu, hãy thiết lập lịch bảo trì dựa trên mức độ ô nhiễm thực tế. Xếp hạng vỏ bọc không đảm bảo rằng phép đo quang học sẽ không bị ảnh hưởng bởi cặn bám trên cửa sổ phía trước của cảm biến.
Nếu số đo dao động, hãy kiểm tra căn chỉnh, độ phản xạ của mục tiêu, ánh sáng xung quanh, kết nối điện và cài đặt cấu hình trước khi thay thế thiết bị. Khi cần, hãy so sánh số đọc của cảm biến với phép đo tham chiếu đã biết trong các điều kiện được kiểm soát.
Phạm vi đo được công bố là 0,2–10 mét trong các điều kiện tham chiếu được chỉ định sử dụng mục tiêu trắng với mức độ giảm 90%. Hiệu suất thực tế phụ thuộc vào đặc điểm mục tiêu và môi trường hoạt động.
Đúng. O1D100 hỗ trợ IO-Link COM2 ở tốc độ 38,4 kBaud và IO-Link phiên bản 1.1. Cần có IO-Link master tương thích để truy cập các chức năng liên lạc.
Đúng. Một trong các đầu ra của nó có thể được cấu hình cho tín hiệu dòng điện 4–20 mA hoặc tín hiệu điện áp 0–10 V. Phạm vi tương tự phải được cấu hình để phù hợp với yêu cầu đo lường của ứng dụng và đầu vào bộ điều khiển.
Xếp hạng IP67 của nó cung cấp khả năng bảo vệ chống bụi xâm nhập và ngâm tạm thời trong các điều kiện thử nghiệm được chỉ định. Tuy nhiên, ô nhiễm nặng trên cửa sổ quang học có thể ảnh hưởng đến chất lượng đo, do đó cần đánh giá sự phù hợp với môi trường và yêu cầu làm sạch cho mỗi lần lắp đặt.
Điện áp hoạt động được chỉ định là 18–30 V DC. Luôn tuân theo sơ đồ nối dây chính thức và xác nhận các yêu cầu đầu vào của bộ điều khiển và nguồn điện trước khi kết nối cảm biến.
Đảm bảo căn chỉnh phù hợp, sử dụng vật liệu mục tiêu đại diện trong quá trình thử nghiệm, giữ cho cửa sổ quang sạch sẽ và định cấu hình tốc độ lấy mẫu cũng như ngưỡng đầu ra một cách thích hợp. Nếu số đọc vẫn không ổn định, hãy kiểm tra ánh sáng xung quanh, độ phản xạ bề mặt, nhiễu điện và khoảng cách hoạt động.
Người mua công nghiệp có thể liên hệ với Đèn nổi thông qua trang sản phẩm IFM O1D100 của mình để yêu cầu báo giá và xác nhận lượng hàng tồn kho hiện tại, thỏa thuận giao hàng, tài liệu sản phẩm và các điều khoản bảo hành hiện hành.
IFM O1D100 là một lựa chọn thiết thực cho các ứng dụng công nghiệp cần đo khoảng cách không tiếp xúc, hành vi chuyển đổi có thể định cấu hình, đầu ra tín hiệu analog và giao tiếp IO-Link. Phạm vi đo của nó lên tới 10 mét trong các điều kiện tham chiếu được chỉ định khiến nó đáng được đánh giá cho việc định vị dây chuyền sản xuất, xử lý vật liệu, đóng gói và các nhiệm vụ giám sát thiết bị được chọn.
Chìa khóa để triển khai thành công là kết hợp hiệu suất đo thực tế của cảm biến và khả năng giao diện với vật liệu mục tiêu, khoảng cách làm việc, chu trình máy và điều kiện môi trường. Cấu hình và vận hành cẩn thận cũng quan trọng như việc chọn đúng model.
Bạn đang tìm nguồn đáng tin cậy cho IFM O1D100?Đèn nổi có thể giúp nhóm mua hàng và kỹ thuật của bạn xem xét chi tiết sản phẩm, kiểm tra tình trạng sẵn có và xác định các thành phần tự động hóa công nghiệp phù hợp cho dự án của bạn. Truy cập trang sản phẩm IFM O1D100 của chúng tôi hoặcliên hệ với chúng tôingay hôm nay để thảo luận về các yêu cầu của bạn, yêu cầu báo giá và thu thập thông tin bạn cần để đưa ra quyết định mua hàng một cách tự tin.
